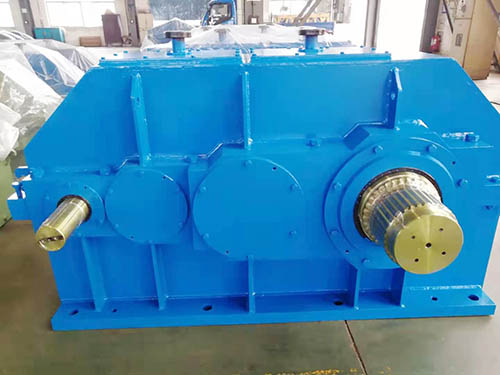

以下是硬齒面齒輪減速機常見故障診斷與維護保養的全攻略，結合設備結構特點和工業應用場景，從故障診斷、維護保養兩方面系統梳理關鍵要點：
一、常見故障診斷與分析
1. 齒輪傳動系統故障
（1）齒輪磨損 / 點蝕 / 斷齒
故障現象：運行時出現異常噪音（如啃齒聲、周期性撞擊聲）、振動加劇、輸出扭矩下降。
主要原因：
潤滑不足或油質劣化（油膜失效導致金屬直接接觸）；
負載過載或沖擊載荷頻繁；
齒輪安裝對中偏差（平行度 / 垂直度超差）、齒面硬度不均或熱處理缺陷。
診斷方法：
振動檢測：使用振動分析儀采集頻譜，磨損 / 點蝕表現為高頻振動（1000Hz 以上），斷齒伴隨周期性沖擊峰值（對應齒輪嚙合頻率）。
油液分析：通過鐵譜儀檢測油液金屬磨屑，磨損初期出現細片狀磨粒，嚴重時含塊狀或齒輪斷齒碎片。
目視檢查：停機拆檢時觀察齒面磨損紋路、點蝕坑（直徑＞0.5mm）或斷齒缺口。
解決措施：輕度磨損可修磨齒面，嚴重時更換齒輪；調整安裝精度（對中誤差≤0.05mm/m），優化潤滑方案。
（2）齒輪嚙合異常（異響）
故障現象：空載或負載時發出 “咯噔” 聲，轉速變化時異響頻率變化。
主要原因：齒輪側隙過大 / 過小、齒向誤差超差、齒輪軸線平行度不足。
診斷方法：塞尺測量齒輪側隙（參考設計值，如高速級 0.1-0.3mm），百分表檢測軸線平行度（水平 / 垂直方向偏差≤0.02mm）。
解決措施：調整齒輪嚙合間隙，修正或更換齒輪，重新校準安裝基準。
2. 軸承故障
（1）軸承磨損 / 疲勞剝落
故障現象：軸承部位溫度升高（超過環境溫度 40℃以上）、振動值（加速度＞15m/s2）異常、運轉阻力增大。
主要原因：潤滑脂不足或污染、軸承安裝過緊 / 過松、軸向 / 徑向載荷超限。
診斷方法：
紅外測溫：?jiǎn)吸c(diǎn)溫度驟升或軸承外圈溫差＞10℃；
振動頻譜：滾動體故障對應特征頻率（如內圈故障頻率≈1.5× 轉頻，外圈≈0.5× 轉頻）；
聽診法：使用聽針可聽到 “沙沙” 摩擦聲或 “咔嗒” 剝落撞擊聲。
解決措施：更換同型號軸承（注意游隙匹配），清潔軸承座，重新涂抹高溫潤滑脂（填充量為軸承腔 1/3~1/2）。
（2）軸承跑圈（外圈 / 內圈滑動）
故障現象：軸承座或軸頸出現磨損痕跡，伴隨異常振動。
主要原因：軸承與軸 / 座孔配合過松（公差不當）、螺栓松動導致軸向定位失效。
診斷方法：目視檢查配合面磨損，敲擊檢測配合間隙（松動時發出空心音）。
解決措施：修正軸 / 座孔尺寸（采用鍍硬鉻或熱噴涂修復），加裝定位擋圈或鎖緊螺母，緊固軸承端蓋螺栓（力矩按設計值，如 M12 螺栓約 60N?m）。
3. 潤滑系統故障
（1）潤滑油泄漏
故障現象：箱體結合面、油封處滲油，油位下降過快。
主要原因：密封件老化（唇形油封硬化、O 型圈龜裂）、箱體變形、油位過高（超過油標中線 1.5 倍）。
診斷方法：停機后觀察漏油位置，檢查密封件磨損程度，測量箱體平面度（誤差≤0.1mm/m）。
解決措施：更換耐油橡膠密封件（如氟橡膠油封），涂抹平面密封膠（如樂泰 587），調整油位至標準刻度。
（2）潤滑不良（油質惡化 / 油路堵塞）
故障現象：齒輪磨損加速、軸承溫度高，油液呈黑色或乳化。
主要原因：未定期換油（超過推薦周期 6000 小時）、油中混入水分 / 雜質（過濾精度＜40μm）、油泵故障導致供油不足。
診斷方法：檢測油液粘度（對比新油 ±15% 需更換）、酸值（＞2mgKOH/g 需換油），觀察濾芯堵塞情況（壓差＞0.3MPa）。
解決措施：定期更換潤滑油（建議用齒輪油，如 ISO VG220），清洗油箱及油路，更換高精度濾芯（精度≤25μm）。
4. 安裝與裝配問題
故障現象：整機振動過大（振動速度＞8mm/s）、輸入 / 輸出軸竄動。
主要原因：電機與減速機對中偏差（同軸度＞0.1mm）、地腳螺栓松動（扭矩不足）、聯軸器彈性元件損壞。
診斷方法：激光對中儀檢測同軸度，力矩扳手檢查螺栓緊固度，手動盤車感受阻力是否均勻。
解決措施：重新校準對中（推薦使用 “雙表法”），按力矩梯度緊固地腳螺栓（分 2~3 次擰緊），更換聯軸器緩沖墊。
二、維護保養全攻略
1. 日常維護（每日 / 每班）
檢查項目：
油位：通過油標觀察，停機時油位應在中線 ±10% 范圍內；
溫度：紅外測溫儀檢測軸承座、箱體溫度，溫差＞環境溫度 35℃時預警；
振動 / 噪音：手持測振儀檢測（正常值：振動速度≤4.5mm/s），異常噪音需停機排查；
密封性：觀察箱體結合面、軸伸處是否滲油，及時擦拭并標記漏點。
記錄要求：建立《設備運行日志》，記錄運行時間、負載電流、異常現象及處理結果。
2. 定期維護（按周期執行）
維護項目周期操作要點
更換潤滑油首次 500 小時，后續每 6000 小時1. 停機趁熱放油（油溫＞40℃時雜質易排出）；
2. 用煤油清洗油箱及齒輪表面；
3. 注入新油至標準油位，避免不同品牌混用。
清洗更換濾芯每 2000 小時更換吸油口粗濾（精度≤100μm）和回油精濾（精度≤25μm），清洗時用壓縮空氣反吹濾芯。
檢查密封件每 12 個月拆卸油封、O 型圈，檢查唇口磨損及老化程度，更換時涂抹薄層潤滑脂防止唇口撕裂。
緊固連接螺栓每 6 個月按力矩表分序緊固地腳螺栓、端蓋螺栓、聯軸器螺栓（如 M16 螺栓力矩約 160N?m）。
對中校準每 12 個月使用激光對中儀調整電機與減速機同軸度（徑向偏差≤0.05mm，角度偏差≤0.1°）。
3. 深度檢修（每 2~3 年或大修時）
拆檢齒輪箱：
清洗所有零部件，檢查齒輪齒面磨損（齒厚減?。?% 需更換）、軸承滾道剝落（坑直徑＞1mm 需更換）；
測量齒輪嚙合間隙（建議用壓鉛法，鉛絲直徑≤1.5 倍側隙）、軸承游隙（軸向游隙參考 GB/T4604）；
修復箱體輕微變形（平面度超差時研磨或銑削處理），嚴重變形需更換箱體。
潤滑系統升級：
高速輕載場合改用合成齒輪油（如 PAO 基油，抗磨性提升 30%）；
加裝油液在線監測裝置（實時監控粘度、水分、磨粒濃度）。
精度恢復：
對輸出軸鍵槽磨損處進行修復（如鑲鍵或電刷鍍），保證鍵與鍵槽配合間隙≤0.03mm；
校正齒輪軸直線度（彎曲變形＞0.02mm/m 時校直或更換）。
4. 潤滑管理核心要點
油品選擇：根據工況（轉速、載荷、溫度）選油，硬齒面減速機推薦使用重負荷齒輪油（如 GL-5 級，粘度等級 VG220~VG680）。
換油原則：以油質檢測為主（酸值、水分、磨粒），而非單純依賴時間周期，避免過度換油造成浪費。
加油禁忌：禁止混用不同品牌 / 類型潤滑油（尤其是礦物油與合成油），補油時使用專用濾油機（過濾精度≤10μm）。
5. 運行管理建議
負載控制：避免長期超額定載荷運行（建議工作載荷≤90% 額定扭矩），沖擊載荷需加裝緩沖裝置（如液力耦合器）。
啟動預熱：冬季啟動前低速空轉 10 分鐘（油溫＜10℃時），避免低溫油粘度過大導致潤滑失效。
環境防護：露天或多粉塵場合加裝防護罩，定期清理箱體散熱片積灰（保持散熱效率）。
三、故障處理流程圖
異常信號（噪音/振動/溫升）→ 停機檢測（油位、溫度、振動頻譜）→ 初步判斷（齒輪/軸承/潤滑問題）→ 拆檢確認（磨損程度/密封狀態）→ 修復措施（更換部件/調整精度/清潔潤滑）→ 試運行（空載/負載測試，記錄運行數據）→ 恢復使用
四、總結
硬齒面齒輪減速機的可靠運行依賴于 “精準診斷、規范保養、科學潤滑”。通過建立定期檢測機制（如振動監測周期表、油液分析計劃），結合設備實際工況優化維護策略，可有效降低故障率，延長設備壽命（正常維護下壽命可達 8~10 年）。建議企業建立設備檔案，記錄歷次維護數據，為預測性維護提供依據，最終實現從 “事后維修” 到 “預防性維護” 的轉變。
